電機驅動器外殼與散熱設計：保障驅動性能的核心紐帶
電機驅動器作為動力系統的 “控制中樞”，其穩定運行直接決定了設備的能效與可靠性，而外殼設計與散熱方案正是守護這一核心的關鍵環節。二者并非獨立存在，而是圍繞 “高效控溫、穩定防護” 的核心主題深度耦合，共同構筑起驅動器的安全運行屏障。

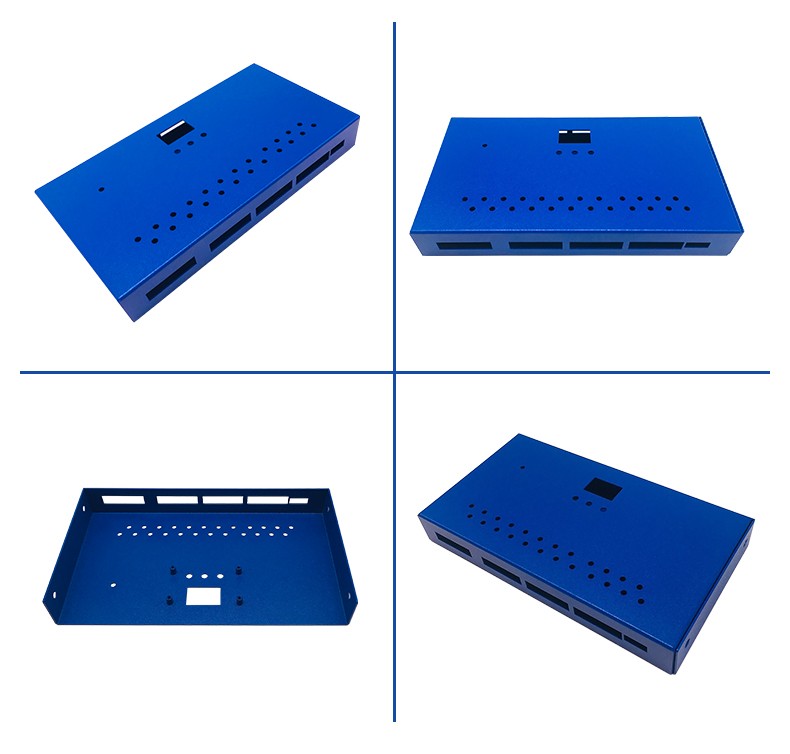

從外殼設計來看，它既是物理防護的 “鎧甲”，也是散熱系統的 “基礎載體”。首先，外殼需具備足夠的結構強度，抵御外界沖擊、粉塵侵襲與水汽滲透 —— 工業場景中常用的鋁合金材質，不僅能通過壓鑄工藝實現復雜結構成型，適配不同安裝環境（如壁掛式、嵌入式），其金屬特性更能直接作為散熱基材，將驅動器內部功率器件產生的熱量傳導至表面。同時，外殼表面的設計需服務于散熱需求：通過精密計算的肋片結構（如平行肋、交叉肋）可大幅增加散熱面積，配合合理的通風孔布局（需兼顧防塵等級），引導氣流高效帶走熱量，讓外殼從 “防護殼” 升級為 “被動散熱單元”。
散熱設計則是外殼功能的延伸與強化，需根據驅動器的功率密度與應用場景，構建 “被動 + 主動” 的協同散熱體系。對于中低功率驅動器，依托鋁合金外殼的被動散熱已能滿足需求，此時需優化外殼與內部熱源的接觸方式 —— 例如在功率模塊與外殼之間加裝高導熱硅膠墊，填充接觸面縫隙，降低熱阻；而高功率驅動器因熱量集中，需在外殼基礎上引入主動散熱元件，如將散熱風扇集成于外殼通風通道，通過溫控芯片自動調節風扇轉速，在保證散熱效率的同時減少能耗；部分嚴苛環境下，還可采用外殼與水冷板結合的方案，利用冷卻液的高比熱容快速帶走熱量，避免驅動器因高溫觸發保護機制。
此外，外殼與散熱的協同設計還需兼顧電磁兼容性（EMC）與用戶需求。外殼的閉合結構可減少內部電磁輻射對外界的干擾，而散熱孔的位置與大小需經過 EMC 仿真驗證，避免形成電磁泄漏通道；同時，外殼的輕量化設計、便捷的拆裝結構（如卡扣式蓋板），也需在不影響散熱性能的前提下，提升安裝與維護的便利性。
綜上，電機驅動器的外殼與散熱設計是一個有機整體：外殼為散熱提供結構支撐與基礎通道，散熱設計則通過優化熱量傳導路徑，最大化外殼的散熱潛力。只有將二者圍繞 “控溫、防護、可靠” 的核心主題深度融合，才能讓電機驅動器在復雜工況下持續輸出穩定動力，為工業設備的高效運行保駕護航。
